Aflați despre motoarele fără miez de curent continuu și despre cele mai recente motoare fără miez

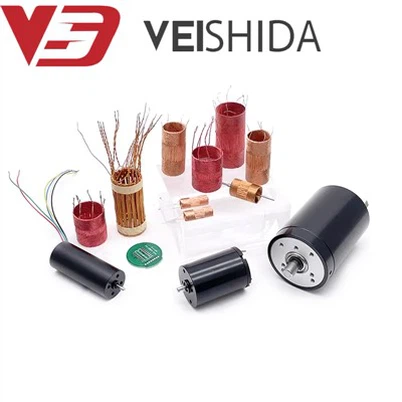

Motorul cupa goală este un motor DC unic, sensul gol nu este un motor tradițional în mijlocul rotorului miez, bobina (înfășurarea) arată ca o cupă. Cea mai mare caracteristică este această bobină în formă de cupă (înfășurare), nu are altă structură de susținere, complet făcută din sârmă înfășurată, bobină prin placa de conectare și comutator, legătura axului împreună, formează împreună rotorul.

Sfat: În circumstanțe normale, placa de conectare este compusă din plastic și rășină epoxidică, iar rolul său este de a fixa firul și de a transfera cuplul.

Bobina se rotește în spațiul dintre magnet și carcasă, conducând astfel întregul rotor să se rotească. Această structură elimină complet pierderea de energie electrică cauzată de formarea de curent turbionar în miezul de fier. Deoarece greutatea rotorului este mult redusă, inerția de rotație este redusă. În comparație cu motorul tradițional cu miez de fier, performanța accelerației și decelerației cuplului mare este remarcabilă.

Desigur, un produs nu poate avea doar avantaje fără dezavantaje, deoarece nu există un suport de miez de fier, bobina (înfășurarea) poate fi făcută doar foarte subțire, ceea ce duce și la rezistența limitată a conexiunii a bobinei și a arborelui de ieșire, deci întregul nu poate fi prea mare. În general, puterea maximă a motorului cu cupă goală este de câteva sute de wați.

Prin urmare, dintr-un punct de vedere cuprinzător, motorul cupa goală poate fi aplicat în sistemul de acţionare care necesită un răspuns rapid. Cum ar fi reglarea rapidă a direcției de zbor a rachetei, focalizarea automată rapidă a camerei, roboții industriali, protezele bionice etc., în aceste domenii, motorul cupa goală poate îndeplini bine cerințele sale tehnice.

Ar trebui să fie, de asemenea, dimensiunea sa mică, pentru multe produse cu cerințe de volum, utilizarea cană goală ca componentă de putere este, de asemenea, cea mai bună alegere, cum ar fi: mașină de jucărie, model de avion, periuță de dinți electrică, mini dronă și așa mai departe.

La fel ca motorul cu perie convențional la motorul fără perii, motorul fără perii cu cupă goală se bazează, de asemenea, pe motorul cu perie cu cupă goală pentru a elimina peria de cărbune, comutatorul și alte structuri, iar conversia curentului este realizată de placa de comandă.

Înfășurarea cupei goale este fixată pe miezul inelar de fier din interiorul carcasei prin metoda de lipire. În comparație cu sârma de cupru convențională a motorului fără perii înfășurat pe stâlpul fantei miezului, materialul de sârmă de cupru al motorului fără perii cu cupă goală este sârmă emailată auto-adeziv (bobina poate fi lipită după încălzire sau tratament cu solvent), nu există miez de înfășurare. Această structură reduce pierderea curenților turbionari. Deci, eficiența motorului fără perii cu cupă goală poate ajunge la 80%-90%, în timp ce eficiența motorului fără perii convențional este de numai aproximativ 60%.

Imaginea produsului
Model de motor		VEC-2850		VEC-2855		VEC-3269		VEC-1015		VEC-1218
VOLTAJ	DOMENIUL DE OPERARE	8.4~14.4	22~26	8.4~14.4	22~26	8.4~14.4	22~26	4.2	8~16	8~14	22~26
	NOMINAL V	12	24	12	24	12	24	4.2	12	12	24
FĂRĂ ÎNCĂRCARE	VITEZĂ r/min	8658	17650	4716	11131	2566	5236	25398	75656	30080	62215
	CURRNT A	0.26	0.22	0.139	0.136	0.139	0.134	0.045	0.04	0.12	0.1
LA EFICIENTA MAXIMA	VITEZĂ r/min	7261	15536	4140	10218	2146	4599	20367	65977	24010	52777
	ACTUAL A	1.351	1.911	0.997	1.557	0.709	1.003	0.181	0.307	0.475	0.671
	CUPLUL mN.m	14.867	22.492	21.362	36.066	26.076	42.08	0.216	0.416	1.373	2.095
	IEȘIRE W	11.305	36.593	9.26	38.525	5.86	20.265	0.462	2.877	3.453	11.579
PORNIRE	CUPLUL mN.m	92.126	187.794	174.534	438.557	159.113	345.727	1.093	3.255	6.807	13.811
	ACTUAL A	7.022	14.043	7.147	17.411	3.618	7.238	0.734	2.091	1.878	3.752
Design de produs
Performanța produsului

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		VEC-4035		VEC-1656SI		VEC-1657		VEC-1628		VEC-1630
VOLTAJ	DOMENIUL DE OPERARE	12	22~32	8~14	22~32	8~14	22~32	8~14	22~26	8~14	22~26
	NOMINAL V	12	24	12	24	12	24	12	24	12	24
FĂRĂ ÎNCĂRCARE	VITEZĂ r/min	19540	39425	37256	7500	15649	32062	6731	13906	18408	37411
	CURRNT A	0.81	0.81	0.286	0.281	0.18	0.16	0.069	0.065	0.136	0.136
LA EFICIENTA MAXIMA	VITEZĂ r/min	17266	36066	33133	69025	12871	27817	5363	11787	15640	33250
	ACTUAL A	6.15	8.697	2.298	3.249	0.834	1.179	0.27	0.384	0.768	1.087
	CUPLUL mN.m	38.234	56.474	7.165	10.555	4.788	7.317	3.822	5.97	4.041	6.075
	IEȘIRE W	69.131	213.292	24.86	76.291	6.453	21.314	2.146	7.369	6.619	21.153
PORNIRE	CUPLUL mN.m	328.513	662.826	64.727	130.473	36.971	55.259	18.805	39.17	26.872	54.614
	ACTUAL A	46.688	93.376	18.46	36.92	3.864	7.728	1.06	2.134	4.341	8.682
Design de produs
Performanța produsului

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		VEC-2867DI		VEC-2838		VEC-3260SI		VEC-2233		VEC-1819
VOLTAJ	DOMENIUL DE OPERARE	8.4~14.4	22~26	8~16	18~26	8.4~14.4	22~26	8~14	20~26	7.4	22~32
	NOMINAL V	12	24	12	24	12	24	12	24	7.4	24
FĂRĂ ÎNCĂRCARE	VITEZĂ r/min	1556	3180	56942	92000	3301	6748	17735	36000	26300	38233
	CURRNT A	0.06	0.05	0.32	0.26	0.141	0.138	0.18	0.16	0.25	0.111
LA EFICIENTA MAXIMA	VITEZĂ r/min	1295	2781	49659	82946	2738	5891	15155	32132	22586	33627
	ACTUAL A	0.296	0.419	2.22	2.38	0.685	0.969	1.057	1.492	1.52	1.811
	CUPLUL mN.m	12.364	18.772	4.247	5.957	19.256	29.298	5.062	7.589	3.599	4.378
	IEȘIRE W	1.676	5.468	22.087	51.742	5.52	18.074	8.034	25.537	8.512	15.417
PORNIRE	CUPLUL mN.m	91.42	149.8	33.208	60.528	112.833	230.655	34.797	70.632	25.482	36.343
	ACTUAL A	1.463	2.923	15.11	21.82	3.33	6.66	6.21	12.42	9.244	5.923
Design de produs
Performanța produsului

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		VEC-0824		VEC-2242Bună ziua		VEC-2248		VEC-1935		VEC-1956	VEC-1336
VOLTAJ	DOMENIUL DE OPERARE	6~12	8~14	18	22~32	8.4~14.4	22~26	4.2	12	8~14	8~14
	NOMINAL V	6	12	18	24	12	24	4.2	12	12	12
FĂRĂ ÎNCĂRCARE	VITEZĂ r/min	35000	71171	52379	70170	34680	70263	5594	15999	30323	42500
	CURRNT A	0.055	0.055	0.37	0.37	0.37	0.34	0.088	0.085	0.37	0.3
LA EFICIENTA MAXIMA	VITEZĂ r/min	29663	63138	46083	62746	29913	63147	5379	15630	27352	37204
	ACTUAL A	0.306	0.432	2.708	3.127	2.321	3.283	2.205	3.726	3.407	2.107
	CUPLUL mN.m	0.369	0.556	7.827	9.23	6.534	9.753	10.031	17.243	12.288	4.523
	IEȘIRE W	1.147	3.673	37.773	60.65	20.467	64.4696	50.65	28.223	35.196	17.621
PORNIRE	CUPLUL mN.m	2.421	4.922	65.112	87.236	47.529	96.296	261.32	747.402	125.426	36.292
	ACTUAL A	1.699	3.398	19.817	26.425	14.566	29.131	55.229	157.797	31.368	14.804
Design de produs
Performanța produsului

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		Seria VEC-16
MOTOR	TIP	EC1636			EC1644			EC1656
	LUNGIME „L” MM	36 mm			44 mm			56 mm
VOLTAJ	OPERARE GAMĂ	10~14	22~26	32~38	22~26	28~32	32~38	22~26	28~32	32~38
	NOMINAL V	12	24	36	24	30	36	24	30	36
IEȘIRE	EVALUAREA IEȘIRII W	9.7	19	19	21.5	21.5	21.2	34.2	33.5	34
	CUPLUL NOMINAL m.Nm	6	5	5	7.5	7.5	7.5	8.5	8.5	8.5
	Viteza nominala rpm	15800	37000	3700	28000	28000	27600	39200	38400	38900
PLOMB DE IEȘIRE	Semnal	Sala			Sala			Sala
Design de produs

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		Seria VEC-19
MOTOR	TIP	EC1930			EC1935			EC1946
	LUNGIME „L” MM	30 mm			35 mm			46 mm
VOLTAJ	OPERARE GAMĂ	5~7	10~16	22~26	5~7	10~16	22~26	5~7	10~14	22~26
	NOMINAL V	6	12	24	6	12	24	6	12	24
IEȘIRE	EVALUAREA IEȘIRII W	7.7	11.6	15.4	7	13.8	18.5	9.2	15.4	25.7
	CUPLUL NOMINAL m.Nm	7.5	7.5	7.5	9	9	9	10	10	10
	Viteza nominala rpm	10000	15000	20000	7600	15000	20000	9000	15000	25000
PLOMB DE IEȘIRE	Semnal	内置驱动	Sala	Sala	内置驱动	Sala	Sala	内置驱动	Sala	Sala
Design de produs

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		Seria VEC-20
MOTOR	TIP	EC2040			EC2053			EC2063
	LUNGIME „L” MM	40 mm			53 mm			63 mm
VOLTAJ	OPERARE GAMĂ	22~26	28~32	32~38	16~20	22~26	32~38	10~14	22~26	32~38
	NOMINAL V	24	30	36	18	24	36	12	24	36
IEȘIRE	EVALUAREA IEȘIRII W	15.4	16.4	16.4	46.2	47.2	48.2	25	100	220
	CUPLUL NOMINAL m.Nm	6.3	6.3	6.3	10	10	10	16	50	70
	Viteza nominala rpm	37500	36700	36050	45680	46380	46940	15000	20000	30000
PLOMB DE IEȘIRE	Semnal	Sala			Sala			Sala
Design de produs

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		Seria VEC-22
MOTOR	TIP	EC2232			EC2240			EC2248
	LUNGIME „L” MM	32 mm			40 mm			48 mm
VOLTAJ	OPERARE GAMĂ	10~14	22~26	28~32	10~16	22~26	32~38	10~14	22~26	32~38
	NOMINAL V	12	24	30	12	24	36	12	24	36
IEȘIRE	EVALUAREA IEȘIRII W	9.7	9.6	9.1	17.6	17.6	17.3	20.5	112	112
	CUPLUL NOMINAL m.Nm	6	6	6	12	12	12	8	20	20
	Viteza nominala rpm	15800	15000	14800	14300	14300	14100	25000	50000	50000
PLOMB DE IEȘIRE	Semnal	Sala			Sala			Sala
Design de produs

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		Seria VEC-28
MOTOR	TIP	EC2845			EC2854			EC2864
	LUNGIME „L” MM	45 mm			54 mm			64 mm
VOLTAJ	OPERARE GAMĂ	10~14	22~26	32~38	10~14	22~26	32~38	10~14	22~26	32~38
	NOMINAL V	12	24	36	12	24	36	12	24	36
IEȘIRE	EVALUAREA IEȘIRII W	22.5	22.7	22.9	23.7	25.2	24.4	34.4	34.9	35.9
	CUPLUL NOMINAL m.Nm	18	18	18	35	35	35	50	50	50
	Viteza nominala rpm	12200	12300	12400	6600	7000	6800	6700	6800	7000
PLOMB DE IEȘIRE	Semnal	Sala			Sala			Sala
Design de produs

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.

Imaginea produsului
Model de motor		Seria VEC-32
MOTOR	TIP	EC3242			EC3260			EC3270
	LUNGIME „L” MM	42 mm			60 mm			70 mm
VOLTAJ	OPERARE GAMĂ	16~20	22~26	32~38	16~20	22~26	32~38	16~20	22~26	32~38
	NOMINAL V	18	24	36	18	24	36	18	24	36
IEȘIRE	EVALUAREA IEȘIRII W	30.8	33.4	38.5	58.7	61.5	59.6	42.5	42.6	42.5
	CUPLUL NOMINAL m.Nm	25	25	25	45	45	45	85	85	85
	Viteza nominala rpm	12000	13000	15000	12700	13300	12900	4870	4880	4870
PLOMB DE IEȘIRE	Semnal	Sala			Sala			Sala
Design de produs

*Datele de mai sus provin din rezultatele testelor interne și nu reprezintă date exacte.
