Motor 2306 FPV

Fie că este intenscurse fpv, fpv freestylebucurându-se de libertatea aerului, saufpv cu rază lungăexplorare, motorul FPV de la VSD oferă un suport puternic de putere pentru aeronava dumneavoastră. Ca motor fără perii cu rotor extern cu magnet permanent, motorul FPV al VSD cu caracteristicile sale de mare viteză, putere mare și cuplu ridicat, pentru a satisface nevoile exigente ale unei varietăți de aeronave FPV pentru putere, pentru a vă asigura că obțineți o experiență excelentă de control în timpul zborului.



Motorul VSD FPV utilizează tehnologia avansată de inversare a controlerului electronic pentru a controla cu precizie poziția și modificările potențiale ale rotorului pentru a obține o reglare precisă a vitezei și direcției motorului. Acest control precis permite aeronavei să mențină un control fără probleme sub viteza limită, asigurând că fiecare zbor este fără griji. De la curse de mare viteză până la cascadorii aeriene, motorul VSD FPV oferă suport de putere stabil și fiabil.



Pentru a se asigura că motorul funcționează stabil sub sarcină mare pentru o lungă perioadă de timp, motorul VSD FPV adoptărulment dubludesign si este dotat cuLagăre rezistente la praf și apă IP53, care îmbunătățește durabilitatea motorului și reduce impactul mediului extern asupra motorului. Acest design nu numai că prelungește durata de viață a motorului, dar poate rezista în mod eficient prafului, umidității și altor factori obișnuiți în procesul de zbor, ceea ce face ca motorul într-o varietate de medii complexe să poată fi un joc stabil.



VSD oferă o varietate de modele și specificații de motoare FPV și acceptă dimensiuni personalizate ale motorului, valori KV și moduri de înfășurare în funcție de nevoile specifice ale clienților. Aceasta înseamnă că, indiferent dacă rulați curse fpv sau fpv pe distanță lungă pentru zboruri lungi, VSD vă poate oferi cea mai potrivită configurație de motor pentru a vă ajuta să maximizați performanța aeronavei, să depășiți limitele și să zburați mai departe.





În zborul FPV, designul motorului afectează direct manevrabilitatea, forța și stabilitatea vehiculului. Proiectat pentru zboruri extreme, motorul FPV de la VSD utilizează tehnologii avansaterulment dublutehnologie și design precis al ansamblului motorului pentru a se asigura că aeronava dumneavoastră poate face față unei varietăți de cerințe de zbor de mare intensitate. Mai ales înfpv freestyle, curse fpvşifpv cu rază lungăzbor.



design cu rulment dublu: garanția de bază a stabilității și durabilității

Sistemul dublu de rulmenți al motorului VSD FPV este cheia pentru a asigura funcționarea stabilă pe termen lung a motorului. Adoptăm designul de plasare a rulmenților IP53 rezistent la praf și la apă, care poate rezista în mod eficient influenței factorilor externi de mediu, prelungind foarte mult durata de viață a rulmenților motorului. În timpul zborului, rulmenții sunt în stare de funcționare la mare viteză. Designul rezistent la praf și la apă al VSD asigură că interiorul rulmenților nu este susceptibil la praf și umezeală și menține funcționarea lină a motorului. Acest design este potrivit în special pentru cursele fpv și zborul freestyle, oferind un suport solid pentru motor și menținând stabilitatea fără vibrații chiar și în condiții de sarcină mare și viteză mare. Pentru cei care efectuează zboruri FPV cu rază lungă de acțiune, rulmenții motorului VSD oferă suport de încredere pentru o perioadă lungă de timp pentru a asigura performanțe eficiente în zborul continuu.



Lagărele de înaltă rezistență și arborii din oțel sunt potrivite pentru diferite cerințe de zbor

Therulmenți de motorale motorului VSD FPV sunt echipate cu un arbore de oțel de înaltă rezistență de 5 mm, potrivit în special pentru diferitele specificații ale dronelor de 5 inch, 7 inch, 9 inch și 13 inch. Acest design asigură că motorul poate rezista la o sarcină puternică de tracțiune, îmbunătățind în același timp durabilitatea și rezistența la uzură a rulmenților motorului, pentru a evita deteriorarea rulmentului cauzată de zborul de mare viteză pe termen lung. În special în cursele fpv și zborul freestyle, rulmenții de înaltă rezistență pot face față provocărilor accelerației rapide, virajelor bruște și impactului mare al aeronavei și mențin stabilitatea pe termen lung a motorului. Pentru utilizatorii de FPV cu rază lungă de acțiune care necesită tracțiune mai mare și funcționare continuă, acest motor asigură că UAV-ul nu suferă de bâlbâieli sau pierderi de putere în timpul zborului cu rază lungă de acțiune.



Proiectare de precizie a componentelor motorului

Carcasa motorului VSD FPV este realizată dinmaterial acrilic de înaltă rezistență sau aliaj de aluminiu, care oferă o protecție solidă pentru componentele interne și poate disipa rapid căldura pentru a evita deteriorarea motorului la temperaturi ridicate. Designul carcasei nu numai că protejează eficient structura internă a motorului, dar asigură și răcirea rapidă a motorului, ajutând la menținerea funcționării eficiente a motorului.



Înfășurarea din interiorul motorului adoptă un design de bobină electromagnetică de precizie, care excită câmpul electromagnetic prin curent pentru a oferi o forță motrice puternică.Numărul de sloturi din înfășurare poate fi personalizat în funcție de nevoi, cu cât sunt mai multe sloturi, cu atât eficiența motorului este mai mare, pentru a se adapta nevoilor solicitante de zbor.



Controlul nivelului servo și manipularea precisă

Motorul FPV de la VSD utilizează tehnologia avansată de inversare a controlerului electronic pentru a regla direcția și viteza motorului prin controlul precis al poziției rotorului și a potențialelor modificări. Acest lucru permite motorului să ofere diferite moduri de zbor și precizie de control, fie că este vorba de curse fpv, care efectuează o direcție rapidă, sau fpv pe distanță lungă, care menține o direcție stabilă în aer, pentru o experiență de zbor excepțională.



Personalizat pentru a răspunde nevoilor multiple ale aplicațiilor

Motorul FPV de la VSD nu numai că are o varietate de specificații și modele, dar poate personaliza și dimensiunea motorului, valoarea KV și tipul de înfășurare în funcție de nevoile reale ale aplicației, pentru a oferi cea mai bună configurație de putere pentru fiecare pasionat de zbor FPV. Fie că urmăriți un zbor de curse ultra-rapid sau vă bucurați de un zbor pe distanțe lungi în spațiu deschis, VSD vă poate satisface nevoile individuale.



Motorul VSD FPV, cu structura sa remarcabilă de rulmenți dual și designul precis al componentelor motorului, poate aduce aeronave mai durabile și o precizie mai mare de control. Indiferent care sunt obiectivele dvs. de zbor, motorul VSD va fi asistentul dvs. de putere ideal pentru o experiență de zbor mai stabilă și mai fiabilă.





Motorul 2306.5 FPV de la VSD este proiectat pentru aeronavele UAV cu putere puternică și stabilitate excelentă pentru a sprijini zborul de mare viteză și manevrele dificile de zbor. „2306.5” al acestui model se referă la diametrul motorului de 23 mm și lungimea de 6,5 mm, iar dimensiunea poate fi personalizată în funcție de cerere. Motorul 2306.5 FPV utilizează tehnologia fără perii pentru a asigura o putere de ieșire stabilă, pentru a extinde în mod eficient durata de viață a bateriei și are caracteristici de eficiență ridicată și zgomot redus. Acest motor cu rotor extern cu magnet permanent are avantajele vitezei mari, puterii mari și cuplului mare, care pot satisface cererea de putere puternică a aeronavelor FPV.



Având performanță și stabilitate excelente, motorul 2306.5 FPV este potrivit pentru o varietate de scenarii de aplicare FPV UAV. Inclusiv fpv freestyle, curse fpv și zbor fpv pe distanță lungă, permițând piloților să finalizeze operațiuni de zbor mai provocatoare și să se bucure de o experiență de zbor de neegalat. VSD oferă, de asemenea, o selecție largă de modele de motoare, inclusiv 2206, 2207, 2208, 2806, 2807, 2810, 3110, 3115 etc., pentru a satisface nevoile diferitelor aeronave.



2306.5 Proiectarea și parametrii motorului FPV

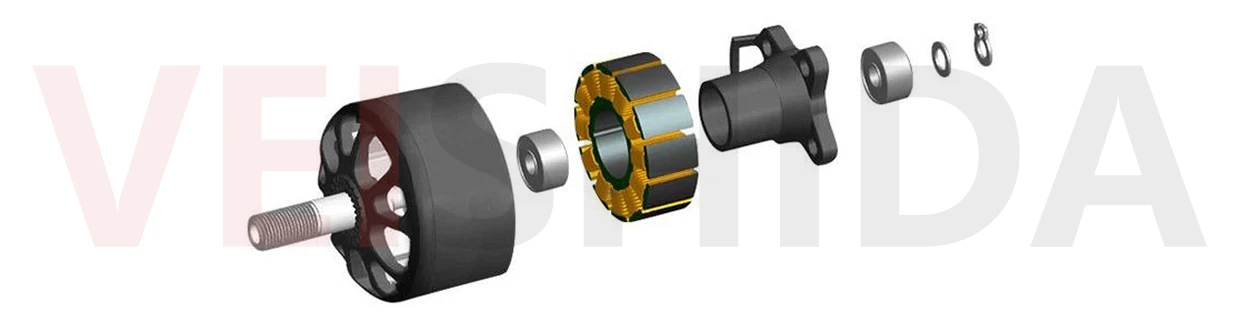

Desene de proiectare

Parametri de specificație

KV	1800	Configurare	12N14P
Rezistenta interioara	63.7mΩ	Dimensiuni	27,9*32,7 mm
Diametrul arborelui	5 mm	Sârmă de silicon	20# 150mm
Tensiune nominală	4~6S	Greutate (fără cablu)	31.5g
Putere max	870.9W	Curentul de vârf	38.3A



KV	1960	Configurare	12N14P
Rezistenta interioara	60.7mΩ	Dimensiuni	27,9*32,7 mm
Diametrul arborelui	5 mm	Sârmă de silicon	20#150mm
Tensiune nominală	4~6S	Greutate (fără cablu)	31.5g
Putere max	901W	Curentul de vârf	40.6A



KV	2400	Configurare	12N14P
Rezistenta interioara	41mΩ	Dimensiuni	27,9*32,7 mm
Diametrul arborelui	5 mm	Sârmă de silicon	20#150mm
Tensiune nominală	4~6S	Greutate (fără cablu)	31.5g
Putere max	690.1W	Curentul de vârf	44.9A



Date de testare

Tip MOTOR	RECUZITĂ	Accelerație	Tensiune (V)	Curent(A)	Impingerea (g)	RPM	Putere (W)	Eficiență (g/W)
2306.5 1800KW	4943.5-3B	30%	24.07	2.8	191	1165	67.4	2.84
		40%	24.02	6.6	435	15358	158.1	2.75
		50%	23.97	10.5	677	19138	252.4	2.68
		60%	23.91	14.5	885	22220	347.7	2.55
		70%	23.8	19	1104	25537	452.9	2.44
		80%	23.75	24	1340	27234	570	2.35
		90%	23.58	32.1	1529	28012	756.9	2.02
		100%	23.5	36.4	1642	29327	854.7	1.92
	51466-3B	30%	24.02	2.7	194	11168	65.6	2.97
		40%	23.98	6.7	452	14549	160.9	2.81
		50%	23.95	11.4	724	17712	272.6	2.66
		60%	23.86	15.5	926	21071	370.1	2.5
		70%	23.83	20	1117	24442	475.6	2.35
		80%	23.67	24.7	1277	26507	584.6	2.18
		90%	23.51	33.5	1618	27680	786.6	2.06
		100%	23.43	38.3	1683	28100	897.8	1.87
	HQJ37	30%	24.03	2.7	192	11655	65.8	2.92
		40%	23.98	6.4	418	15498	154.2	2.71
		50%	23.92	10.7	657	18885	255.9	2.57
		60%	23.85	15.2	880	21992	363	2.42
		70%	23.77	19.7	1067	25385	467.8	2.28
		80%	23.72	24.7	1260	26764	586.8	2.15
		90%	23.52	32.9	1526	28141	772.6	1.98
		100%	23.43	37.2	1621	29122	870.9	1.86



Tip MOTOR	RECUZITĂ	Accelerație	Tensiune (V)	Curent(A)	Impingerea (g)	RPM	Putere (W)	Eficiență (g/W)
2306.5 1960KV	51477-3B	30%	22.2	5.3	412	15730	117.7	3.5
		40%	22.2	8	550	18120	177.6	3.1
		50%	22.2	11.3	730	21600	250.9	2.91
		60%	22.2	14.5	860	22120	321.9	2.67
		70%	22.2	20	1090	24400	444	2.45
		80%	22.2	26.9	1320	26365	597.2	2.21
		90%	22.2	33.9	1535	27860	752.6	2.04
		100%	22.2	39.8	1640	30412	883.6	1.86
	51466-3B	30%	22.2	5.1	370	15912	113.2	3.27
		40%	22.2	7.8	542	18520	173.2	3.13
		50%	22.2	11.4	710	20900	253.1	2.81
		60%	22.2	14.6	852	22090	324.1	2.63
		70%	22.2	19.7	1030	24701	437.3	2.36
		80%	22.2	26.3	1253	27105	583.9	2.15
		90%	22.2	33.8	1410	28350	750.4	1.88
		100%	22.2	40.6	1615	29618	901.3	1.79



Tip MOTOR	RECUZITĂ	Accelerație	Tensiune (V)	Curent(A)	Impingerea (g)	RPM	Putere (W)	Eficiență (g/W)
2306.5 2400KV	51466-3B	30%	16.14	2.9	190	11514	46.8	4.1
		40%	16.08	6	356	15276	96.3	3.7
		50%	16.02	10.2	534	18318	163.4	3.3
		60%	15.95	15.4	720	21071	244.8	2.9
		70%	15.85	22.1	930	23763	350	2.7
		80%	15.74	29	1123	25845	455.7	2.5
		90%	15.58	37.8	1337	27957	588.6	2.3
		100%	15.47	43.2	1455	28007	667.7	2.2
	51477-3B	30%	16.09	3.1	208	11346	49.7	4.2
		40%	16.05	6.3	377	14904	100.6	3.7
		50%	15.99	10.8	556	17859	172.7	3.2
		60%	15.87	16.4	745	20564	260	2.9
		70%	15.75	23.4	965	23184	368.7	2.6
		80%	15.64	30.7	1146	24725	480.1	2.4
		90%	15.47	39.5	1363	27332	611.4	2.2
		100%	15.38	44.9	1464	28327	690.1	2.1





Pasul 1: Determinați dimensiunea și designul motorului

Echipa noastră profesională de cercetare și dezvoltare în funcție de nevoile și limitările specifice ale clienților, dimensiunea motorului și determinarea designului. Prin comunicarea strânsă cu clienții noștri, ne asigurăm că motorul este proiectat pentru a se potrivi perfect cerințelor lor de utilizare, fie pentru curse fpv, fpv freestyle sau fpv zbor cu distanță lungă. Fiecare detaliu a fost atent luat în considerare pentru a oferi cea mai bună soluție de proiectare a motorului pentru nevoile clientului.



Pasul 2: Faceți firul de cupru al motorului

Producția de sârmă de cupru este o etapă cheie în procesul de fabricație a motorului FPV. În primul rând, vom înfila cu precizie o bobină și apoi vom înfășura fire mici de cupru în exterior pentru a forma o bobină mai mare. Pentru a îmbunătăți spațiul de înfășurare al motorului, vom aplica adeziv pe partea superioară a firului de cupru pentru a ne asigura că bobina este puternică. Acest proces este esențial pentru a îmbunătăți densitatea de putere și capacitatea de transport de curent a motorului, asigurând funcționarea stabilă a motorului în condiții de sarcină ridicată.



Pasul 3: Prelucrarea carcasei motorului

Prelucrarea carcasei motorului se face cu echipamente mari de automatizare. Folosim mașini sofisticate pentru a ne asigura că fiecare index al carcasei motorului este la standarde de calitate înalte. Precizia de procesare a carcasei are un impact important asupra stabilității și performanței de disipare a căldurii a motorului. În acest pas, acordăm atenție detaliilor pentru a ne asigura că carcasa motorului rămâne consistentă și de înaltă calitate pe tot parcursul procesului de producție.



Pasul 4: Instalați componentele interne

În această etapă, vom instala componentele interne cheie ale motorului, inclusiv magneți, rotoare de arbore, ventilatoare de flux axial și guvernatoare, printre altele. Instalarea fiecărei componente este strict inspectată și depanată pentru a se asigura că motorul poate fi neted și eficient atunci când funcționează. Avem mare grijă în timpul procesului de instalare pentru a ne asigura că fiecare motor atinge performanțe optime, reduce frecarea și vibrațiile și promovează durabilitatea și eficiența motorului.



Pasul 5: Testați și inspectați riguros

În cele din urmă, fiecare motor FPV este supus unui control riguros de calitate și testări pentru a se asigura că își poate îndeplini sarcinile prevăzute și oferă puterea și flexibilitatea necesare. Testarea acoperă diverși indicatori de performanță ai motorului, inclusiv puterea de ieșire, eficiența, stabilitatea și durabilitatea, printre altele. Știm că defecțiunea oricărui motor poate duce la prăbușirea dronei și poate afecta siguranța zborului, așa că controlăm cu strictețe fiecare pas de inspecție pentru a ne asigura că fiecare motor îndeplinește standarde înalte de calitate.





În calitate de producător profesionist de motoare FPV, cu propria fabrică și echipamente avansate de producție, VSD se angajează să furnizeze motor FPV de înaltă calitate și este capabil să ofere servicii personalizate în funcție de nevoile clienților. Procesul nostru de producție este strict controlat și fiecare legătură se străduiește spre excelență pentru a ne asigura că putem oferi clienților soluții de înaltă performanță și de lungă durată de viață.



În calitate de producător profesionist de motoare FPV, cu propria fabrică și echipamente avansate de producție, VSD se angajează să furnizeze motor FPV de înaltă calitate și este capabil să ofere servicii personalizate în funcție de nevoile clienților. Procesul nostru de producție este strict controlat și fiecare legătură se străduiește spre excelență pentru a ne asigura că putem oferi clienților soluții de înaltă performanță și de lungă durată de viață.
